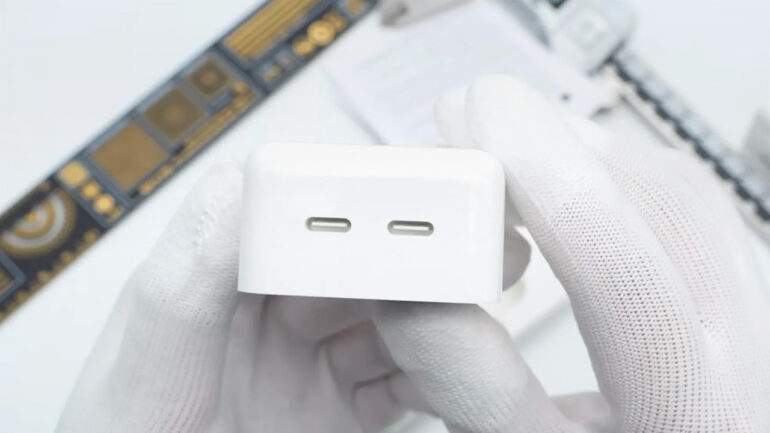

ChargerLAB, noto per aver smontato dispositivi e accessori Apple, ha condiviso il teardown dell’alimentatore da 35W a doppia porta USB‑C.

L’alimentatore ha un design unico che semplifica la sostituzione dei poli all’interno per renderlo disponibile in diverse regioni, inoltre viene fornito con due circuiti di alimentazione identici.

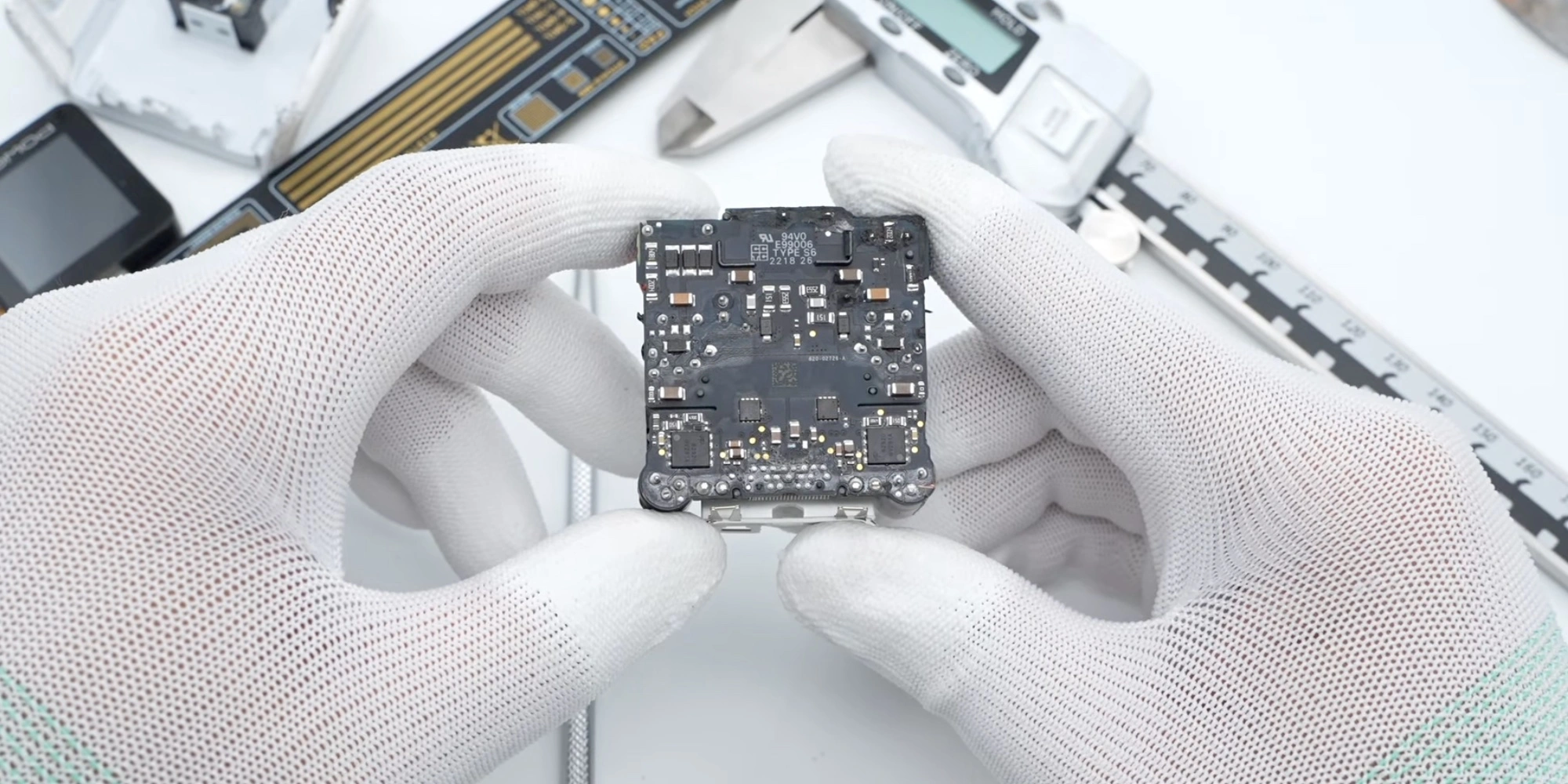

ChargerLAB afferma che i componenti sulla parte anteriore e posteriore dell’alimentatore sono simmetrici.

Ecco la lista di tutti i componenti interni:

• Fusibile di ingresso: SCHURTER
• Raddrizzatore a ponte: LITE-ON MRS30M (3A 1000V)
• Condensatore elettrolitico: AiSHi, CapXon
• Chip di controllo principale: PI ZN1431C
• Trasformatore: Salcomp
• Raddrizzatore sincrono: AOS AONS62920
• Condensatore solido: CapXon
• MOSFET: ON semiconduttore NTTFS4C05N
• Chip di protocollo: Infineon CYPD4236-LQXQT

L’alimentatore con doppia porta USB-C supporta fino a 35 W e supporta la tecnologia Power Delivery 3.0. Funziona con quattro opzioni di erogazione di potenza fissa tra cui 5V3A, 9V3A, 15V2.33A e 20V1.75A. L’accessorio è in grado di erogare energia in base ai dispositivi collegati:

• Se colleghiamo un notebook Mac e un iPhone o iPad, ogni dispositivo riceve fino a 17,5 W;
• Se colleghiamo un iPhone e un iPad, ogni dispositivo riceve fino a 17,5W;
• Se colleghiamo un MacBook o un iPhone e un Apple Watch o AirPods, il MacBook o l’iPhone riceve fino a 27,5 W e l’Apple Watch o gli AirPods ricevono fino a 7,5 W.

Di seguito, il video completo del teardown:
